Bluetooth Modul Dokumente und Software

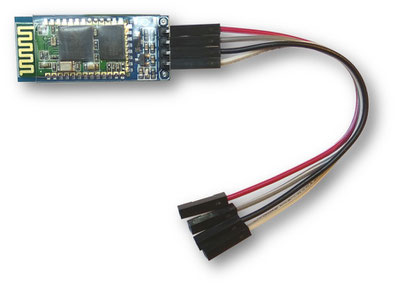

Dieses Bluetooth Modul lässt sich direkt an die EVSE WB anschließen.

Es ermöglicht die Kommunikation mit einem weiteren Gerät, welches über eine Bluetooth Schnittstelle und einer Software verfügt, die über das MODBUS Protokoll kommunizieren kann.



Über eine Android bzw. Apple iOS App mit einem EVSE WB Panel (Oberfläche) können Sie über die Bluetooth Schnittstelle Ihres Smartphones oder Tablets mit der EVSE WB kommunizieren und komfortabel alle Einstellungen vornehmen und den Ladestatus abrufen.



Anleitung Bluetooth Modul
Anleitung für die Konfiguration der EVSE WB bzw. Ihrer Easy Wallbox mit unserer Android App.
Manual Bluetooth Modul für EVSE WB V1.5.
Adobe Acrobat Dokument 612.7 KB

Panel V2.0 für Android / Apple iOS App HMI Droid
Laden Sie unser Panel für die HMI Droid App herunter, mit der Sie die EVSE WB über das Bluetooth Modul steuern können.
Das Panel besteht aus mehreren Dateien (start.led, page1.led, usw.), die danach entpackt werden müssen.

Bitte beachten Sie, dass Sie zuvor die App "HMI Droid" vom Google Playstore oder Apple Store herunterladen müssen.
Panel V2.0.zip
Komprimiertes Archiv im ZIP Format 3.7 KB

Bedienhinweis EVSE WB Bluetooth GUI
Anleitung zur Einrichtung des EVSE WB Panels für Ihr Smartphone oder Tablet.
B02-21-03 Bedienhinweis EVSE WB Bluetoot
Adobe Acrobat Dokument 526.9 KB

Kommunikation mit der Easy Wallbox über Bluetooth und PC

Die Kommunikation mit der Easy Wallbox ist auch mit einem PC möglich.

Wie das geht, erfahren Sie hier.


Kabelgebundene Kommunikation mit der Easy Wallbox über PC



Neben dem Bluetooth Modul gibt es noch eine weitere Möglichkeit mit der Easy Wallbox bzw. der Simple EVSE WB zu kommunizieren.



Dazu benötigen Sie ein USB auf UART Adapterkabel für den PC (siehe Bild).

Die offenen Enden des Adapterkabels stecken Sie dazu einfach auf die Pins VDD, GND, RX und TX der seitlichen Stiftleiste der EVSE Platine.

Den USB Stecker schließen Sie an den PC an.



Ermitteln Sie nun den COM Port des Adapterkabels.



Mit der folgenden Software können Sie nun nach Auswahl des COM Ports auf die Simple EVSE WB zugreifen. (Details siehe "Kommunikation mit der Easy Wallbox über Bluetooth und PC")



http://qmodbus.sourceforge.net/



Vergessen Sie nicht, zuvor den Modbus der Simple EVSE WB zu aktivieren (siehe Bluetooth Anleitung).
