Einbau der CPP Elektronik in Typ 2 Stecker

Die CPP Elektronik wird in einen männlichen Typ 2 Stecker wie folgt eingebaut:

  • Kabel auf ca. 10 cm ablängen

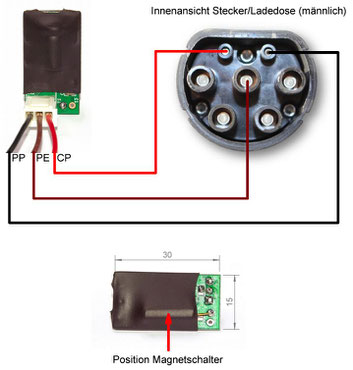

  • braunes Kabel zusammen mit PE Leitung an PE Kontakt crimpen/löten
  • rotes Kabel an CP Kontakt crimpen/löten
  • schwarzes Kabel an PP Kontakt crimpen/löten

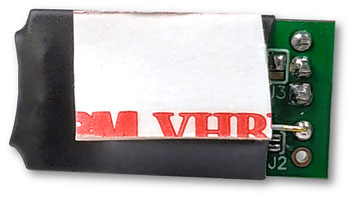

  • Schutzfolie von Klebepad abziehen
  • CPP Elektronik in Steckergehäuse anbringen und für ca. 10 Sekunden andrücken



  • Kabel an CPP Elektronik anstecken
  • Kontaktgehäuse montieren
  • Steckergehäuse verschrauben
  • fertig

Einbau der CPP Elektronik in vorhandenes Adapterkabel in 3 Schritten

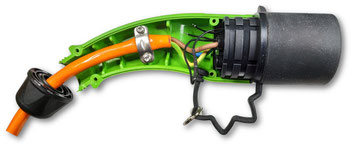

  • Steckergehäuse öffnen
  • bereits montierter Magnetschalter entfernen
  • Leitungen (CP und PE) zum Magnetschalter wie abgebildet abzwicken
  • CPP Kabel auf ca. 6 cm Länge kürzen
  • die schwarze Leitung am CPP Kabel direkt am kleinen weißen Stecker abzwicken -> wird nicht benötigt, da Rpp Widerstand bereits vorhanden
  • rote Leitung an die schwarze CP Leitung anlöten/klemmen
  • braune Leitung an die schwarze PE Leitung anlöten/klemmen
  • CPP Elektronik am Steckergehäuse anbringen (10 Sekunden andrücken)
  • CPP Kabel anstecken
  • Steckergehäuse wieder verschrauben
  • fertig
